Baubares Grading
Der Geländeplan, den Ihr
Bauunternehmen wirklich bauen kann
Die meisten PV-Planungssoftwares liefern ein Grading, das im CAD sauber aussieht und auf der Baustelle scheitert. PVX.AI erzeugt die Oberfläche, die eine Planierraupe wirklich schneiden kann, in einem durchgehenden Arbeitsgang.
PVX.AI in Aktion sehenWie die meisten Layout-Tools eine Hanglage „graden"
Jeder Pfosten bekommt seinen Flicken. Das Gelände dazwischen bleibt unberührt.

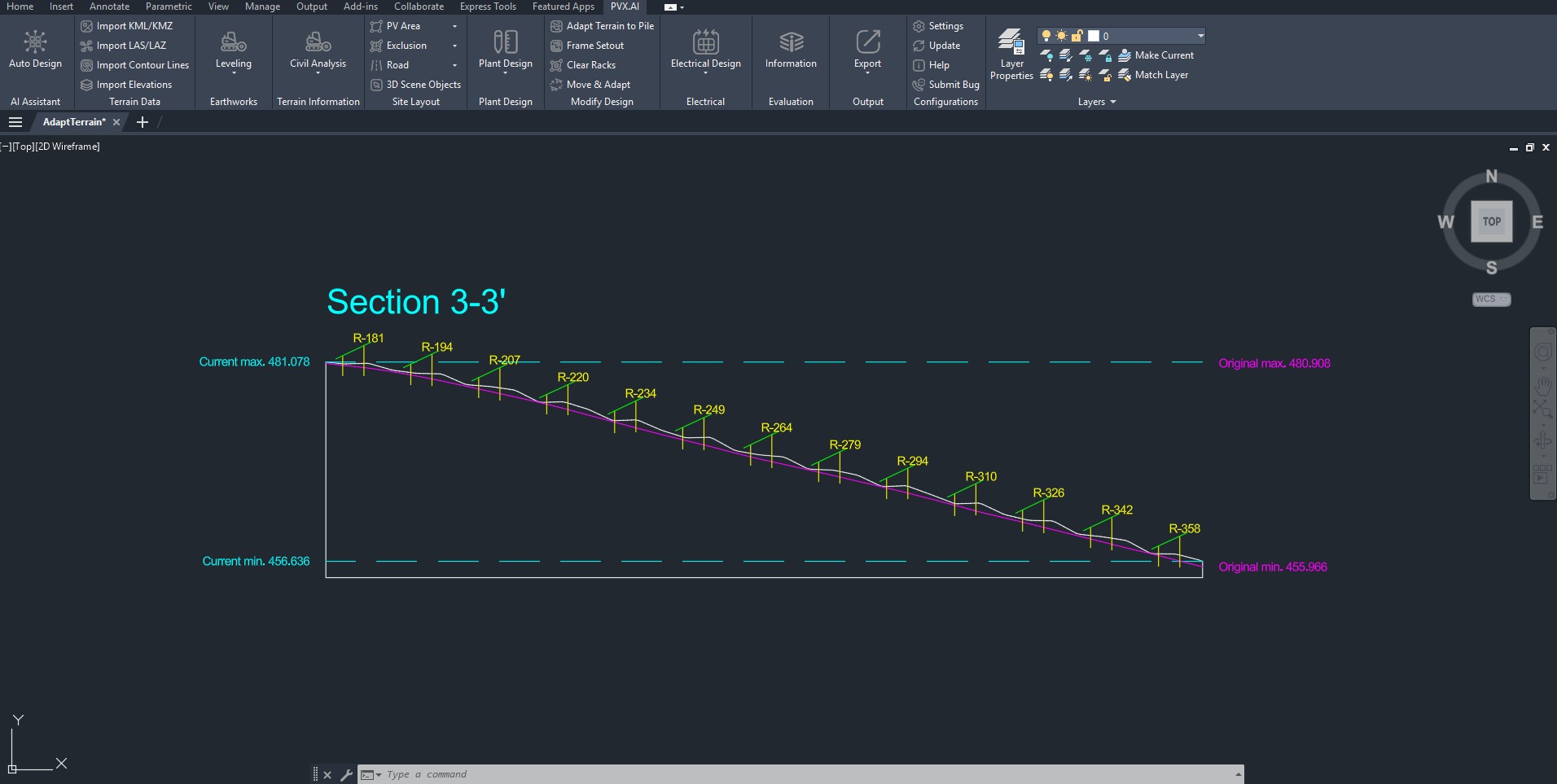

Industrieübliche PV-Planungssoftware gradet automatisch, indem sie das Gelände pfostenweise anpasst. Das Ergebnis ist ein gestuftes, zerklüftetes Profil entlang des Hangs. Im CAD sitzt jeder Tracker auf einer sauberen Höhe. Der Boden zwischen den Trackern bleibt unverändert.
Auf der Baustelle wird dieser Plan nicht gebaut.
Eine handelsübliche Raupenplanierraupe arbeitet in durchgehenden Bahnen von 3 bis 4 Metern Breite. Sie kann keine 21 einzelnen Pfosten-Pocket-Aushübe entlang eines Hangs ausführen. Das Schild ist breiter als der lokale Aushub. Die Maschine ist dafür gebaut, grossflächig Erde zu bewegen, nicht Mikro-Pockets zwischen Reihen zu fräsen.
Die Entwässerung bricht an jeder Stufe. Niederschlagswasser, das gleichmässig über die Anlage fliessen sollte, sammelt sich nun in den unveränderten Bändern zwischen den Reihen, konzentriert sich und erodiert rund um die Aushubpunkte. Zufahrtswege, Randgräben und Kabeltrassen verlaufen über denselben unbehandelten Boden und müssen ohnehin grossflächig neu gegradet werden.
Also lehnt das Bauunternehmen den Plan ab, oder es nimmt das Paket an und gradet die Fläche nach eigener Logik grossflächig neu. So oder so: Der auf dem Papier genehmigte Geländeplan ist nicht der Plan, der in den Boden geschnitten wird. Die Planungsabsicht geht am ersten Tag des Baus verloren.
Der PVX.AI-Ansatz
Gleiche Hanglage. Eine durchgehende, baubare Oberfläche.

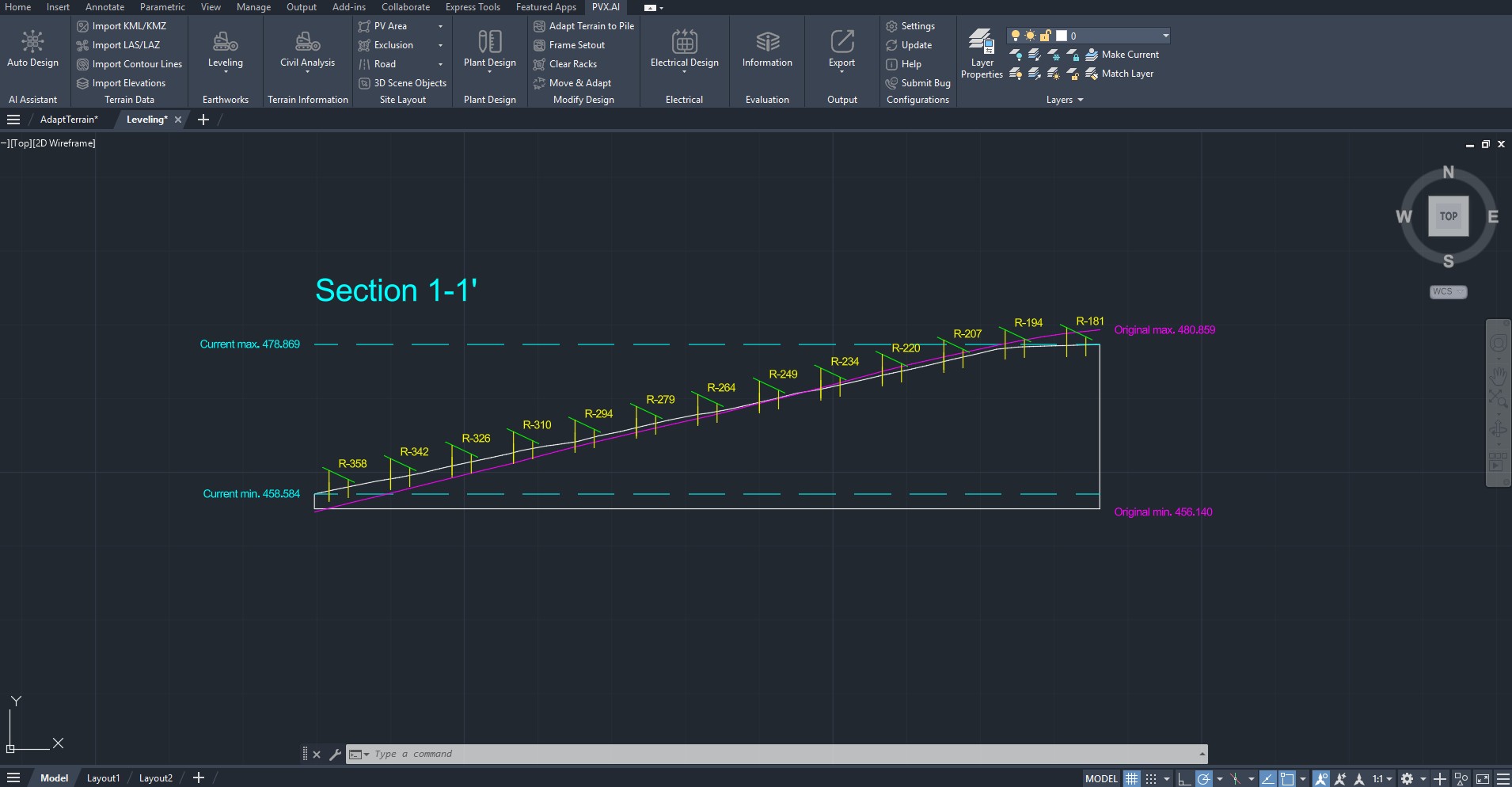

PVX.AI berechnet eine einzige, optimierte Smoothing-Oberfläche für die gesamte Anlage und setzt die Pfosten darauf. Die Planierraupe schneidet exakt die Oberfläche, die der Ingenieur entworfen hat. Keine Neuplanung auf der Baustelle, keine Überraschungen bei den Aushubmengen.
Zwei Geländemodelle. Nur eines wird gebaut.
Pfostenadaptives Grading vs. PVX.AI Smoothing

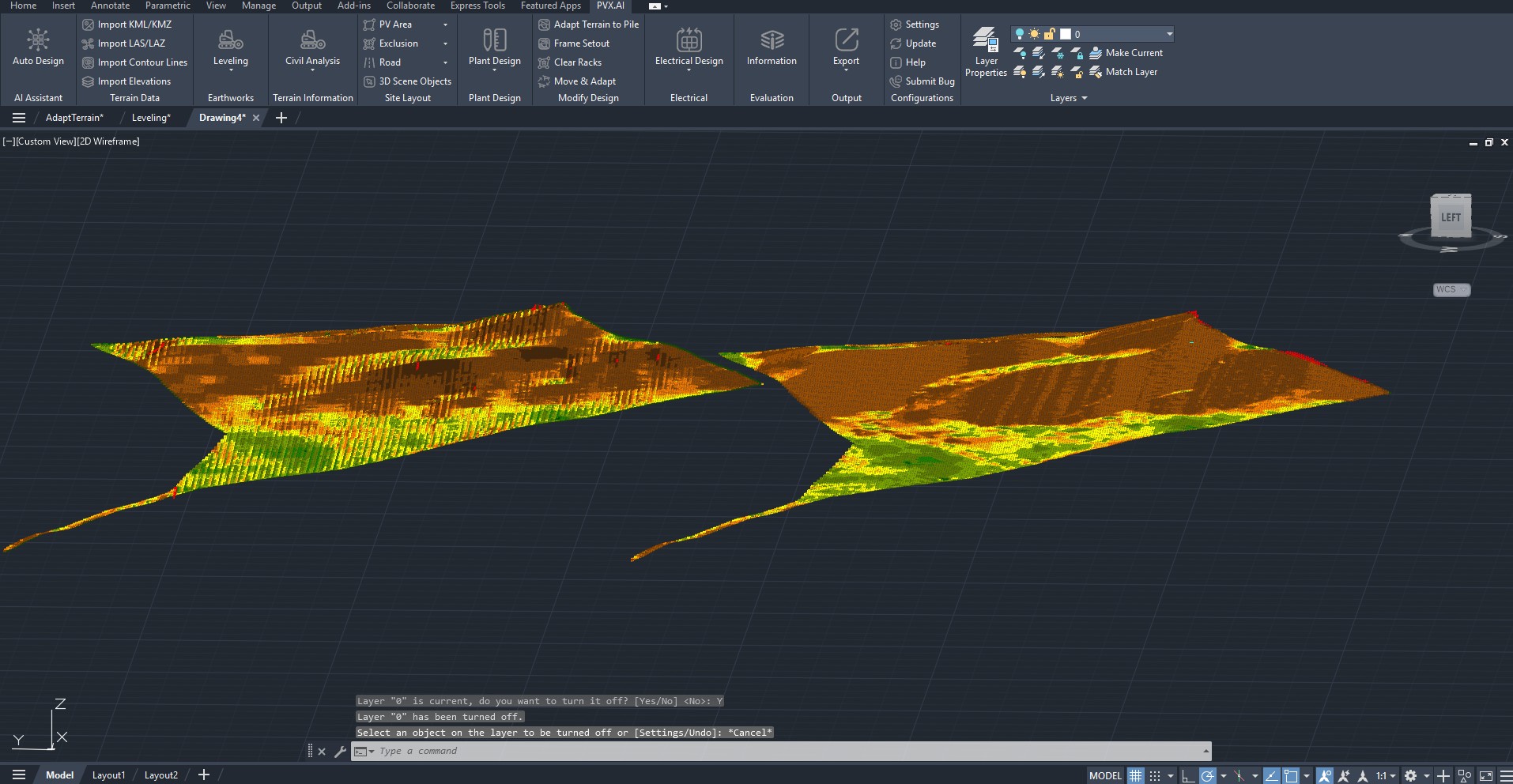

Links: industrieübliches pfostenadaptives Grading. Das Gelände wird nur dort verändert, wo ein Pfosten sitzt. Rechts: PVX.AI Smoothing über die gesamte Anlage. Das gesamte Gelände ist eine einheitliche Oberfläche und entspricht dem, was tatsächlich gebaut wird.
Häufige Fragen
Was ist pfostenadaptives Grading (Gelände-an-Pfosten-Anpassung)?
+
Es handelt sich um eine automatische Grading-Methode, die in den meisten PV-Planungssoftwares angeboten wird. Das Gelände wird nur direkt unter jedem Pfosten verändert, mit einem kleinen lokalen Aushub oder einer Aufschüttung an jeder Tracker-Position. Der Boden zwischen den Pfosten bleibt unberührt. Das Ergebnis ist ein gestuftes, zerklüftetes Geländeprofil entlang des Hangs, das im CAD sauber aussieht, aber keine durchgehende, baubare Oberfläche darstellt.
Warum ist pfostenadaptives Grading auf der Baustelle schwer umzusetzen?
+
Eine handelsübliche Raupenplanierraupe arbeitet in durchgehenden Bahnen von 3 bis 4 Metern Breite. Sie kann keine einzelnen Pfosten-Pocket-Aushübe entlang eines Hangs ausführen. Das gestufte Gelände bricht zudem die Entwässerung, da Niederschlagswasser sich in den unveränderten Bändern zwischen den Reihen sammelt und um die Aushubpunkte herum erodiert. Auch Zufahrtswege und Kabelgräben verlaufen über denselben unbehandelten Boden und müssen ohnehin grossflächig neu eingeebnet werden.
Wie unterscheidet sich das PVX.AI Smoothing davon?
+
PVX.AI berechnet eine einzige, optimierte Smoothing-Oberfläche für die gesamte Anlage und setzt die Pfosten dann auf diese Oberfläche. Die Planierraupe schneidet exakt dieselbe durchgehende Oberfläche, die der Ingenieur entworfen hat, in einem einzigen Arbeitsgang. Erdvolumen werden vorhersehbar, die Entwässerung bleibt erhalten, und die Planungsabsicht, die das Büro verlässt, ist auch die Planung, die gebaut wird.
